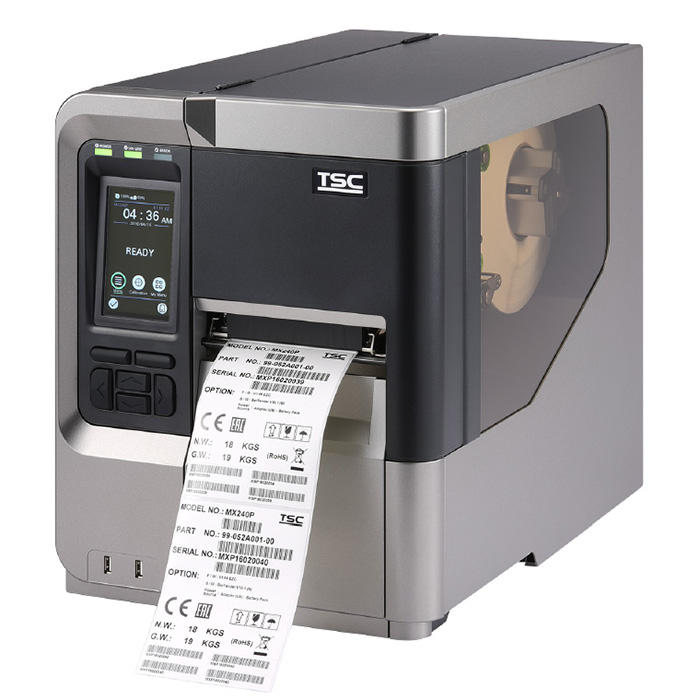

MX241/341/641の特徴
クラス最高レベルの高速印刷（MX241P）
203dpiの解像度で、最大457mm/秒の高速印刷が可能。大量のラベルを短時間で出力でき、生産効率の向上に貢献します。
内部巻取り機構搭載（MXx41P-IRK）
外径203.2mm（8インチ）までの大径ロール用紙に対応。印刷後のラベルを自動で巻き直してロール状にできる内部巻取り機構を搭載しています。
高精細印刷（MX641）
600dpiの高解像度印字により、バーコードや文字はもちろん、ロゴやイラストなどの画像も鮮明に再現します。
選べる3つの解像度モデル
用途や印字品質に応じて選べる3モデルをラインナップ。
MX241：200dpi／最大印字速度 457mm/秒
MX341：300dpi／最大印字速度 356mm/秒
MX641：600dpi／最大印字速度 152mm/秒
ブラックマークセンサ：表裏対応
ブラックマークセンサが表面・裏面どちらにも対応。操作パネルから簡単に切り替えが行えます。
セントロニクスコネクタ完備
RS-232、USB、LANに加え、パラレルインターフェイス（セントロニクス）も標準装備。さらにオプションでGPIO拡張にも対応します。
SOIT Connect対応（LAN）
LAN経由でプリンタの稼働状況確認やアプリ更新が可能。ネットワーク上のプリンタを効率的に一元管理できます。
スムーズなメンテナンス
フルオープン構造のカバーにより、メンテナンス性が向上。印字ヘッドやリボンなどの交換作業もスムーズに行えます。
操作性の高いタッチパネル
見やすいカラー液晶タッチパネルを搭載。日本語をはじめ多言語表示に対応し、直感的な操作が可能です。
紹介動画 [YouTube]
MX241/341/641の仕様
GPIOインターフェイス（※オプション）
GPIOインターフェイスの入出力信号を活用し、シーケンサやパトライト、スイッチなど外部機器との連携が可能。プリンタの状態取得や制御にも対応します。
PINナンバ
| PIN | シグナル名 |
|---|---|
| 1 | GND-IO |
| 2 | 5V-IO |
| 3 | GPI-1 |
| 4 | GPI-2 |
| 5 | GPI-3 |
| 6 | GPI-4 |
| 7 | 24V-IO |
| 8 | GND-IO |
| 9 | GPO-1 |
| 10 | GPO-2 |
| 11 | GPO-3 |
| 12 | GPO-4 |
| 13 | GPO-5 |
| 14 | GPO-6 |
| 15 | GPO-7 |
出力(GPOn)
| GPOn | 内容 |
|---|---|
| FAULT | プリンタ異常時に出力します |
| FAULT RIBBON | リボンエラー時に出力します |
| FAULT PAPER | ペーパー切れまたはペーパージャム時に出力します |
| FAULT CARRIAGE | キャリッジオープン時に出力します |
| FAULT MEMORY | メモリエラー時に出力します |
| FAULT CUTTER | カッターエラー時に出力します |
| FAULT OVERHEAT | ステッピングモータまたはプリントヘッドの過熱時に出力します |
| PAUSE | ポーズ状態のときに出力します |
| TAKELABEL | ラベル取り外し時に出力します |
| IDLE | プリンタがアイドル状態のときに出力します |
| 印刷動作中に出力します |
入力(GPIn)
| GPIn | 内容 |
|---|---|
| PAUSE | ポーズステータスを切り替えます |
| PAUSE ON | ポーズステータスに入ります |
| PAUSE OFF | ポーズステータスを解除します |
| ラベルのバッチ印刷を実行します | |
| PRINT n | 指定した枚数（n）のラベルを印刷します（※1） |
| CUT | カッターを動作させます |
| FEED n | 指定したドット数（n）分ラベルをフィードします（※1） |
| BACKFEED n | 指定したドット数（n）分ラベルをバックフィードします（※1） |
| FORMFEED | 1ラベル分をフィードします |
| BACKLABEL | 印刷開始位置までバックフィードします |
| INPUT n | nにはテキストまたはコマンドを指定し、プリンタへのトリガとして使用します（※2） |
（※1） 最大32000
（※2）n=最大15バイト
対応バーコードシンボル
一次元コード（バーコード）
Code 39, Code 93, Code128UCC, Code128 subsets A.B.C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, RSS-Stacked, GS1 DataBar, Code 11, China Post
二次元コード（QRなど）
PDF-417, Maxicode, DataMatrix, QR code, Aztec
仕様表
ハードウェア
| 項目 | 内部巻取り機構モデル （型番：MXx41P-IRK） | 内部巻取り機構非搭載モデル （型番：MXx41P） |
|---|---|---|
| 内部巻取り機構 | 全巻対応（外径203.2mm（8インチ）） | 非搭載 |
印刷部
| 項目 | 仕様 |
|---|---|
| 解像度 |
|
| 印刷方式 | 熱転写式＆感熱式 |
| 最大印刷速度 |
|
| 最大印刷幅 | 104mm |
| 最大印刷長 |
|
共通部
| 項目 | 仕様 | |
|---|---|---|
| 筐体 | ダイキャストベース/大型ビューウィンドウ付きカバー | |
| 寸法 | 300 mm (W) x 393 mm (H) x 510 mm (D) | |
| 重量 | 18 kg | |
| ロール紙容量 | 外径 203.2 mm (8インチ) | |
| リボン | 長さ 600メートル、最大外径90 mm、1インチコア (内側/外側インク対応) | |
| リボン幅 | 25.4 mm ~ 114.3 mm | |
| CPU | 32ビット RISC CPU | |
| メモリ |
| |
| インターフェイス |
| |
| 電源 | 内蔵ユニバーサルスイッチング電源
| |
| ボタン |
| |
| LCD | 16bit 4.3インチ カラーディスプレイ 480 × 272 px、バックライト、抵抗膜式タッチスクリーン | |
| センサ |
| |
| リアルタイムクロック | 標準装備 | |
| 内蔵フォント | 英数字ビットマップフォント（8種類）、Monotype Imaging(R) スケーラブル (CG Triumvirate Bold Condensed) フォント（1種) | |
| 回転印刷 | 0、90、180、270度 | |
| コマンドセット（ファームウェア） | TSPL-EZD（EPL、ZPL、ZPL II、DPL エミュレーション搭載） | |
| 用紙タイプ | 連続紙、ブラックマーク（両面対応）、ファンフォールド、ノッチ、穴あき, タグ, care label (outside wound) | |
| 用紙幅 | 20 ~ 114 mm | |
| 用紙厚 | 0.076 ~ 0.305 mm | |
| 用紙芯直径 | 76.2 mm | |
| ラベル長さ |
| |
| 温度 | 動作 | 0 ~ 40°C |
| 保管 | -40 ~ 60°C | |
| 湿度 | 動作 | 25 ~ 85%（結露なきこと） |
| 保管 | 10 ~ 90% （結露なきこと） | |
| 安全規格 | BIS, CB, CCC, CE Class B, EAC, FCC Class B, KC, TUV, UL, cUL, C-Tick Class B, BSMI, Mexico CoC, Energy Star(R) | |
| 環境への配慮 | RoHS、WEEE対応 | |
| アクセサリ | WindowsラベリングソフトウェアCDディスク、クイックスタートガイド、USBケーブル、電源コード | |
| 保証 | プリンタ: 2年間、プリンタヘッド: 25km あるいは12ヶ月のいずれか早い方、プラテン: 50km あるいは12ヶ月のいずれか早い方 | |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| クイックインストールガイド（MXシリーズ） | ダウンロード |
| TSC Console WEB（設定ツール）操作説明書 | ダウンロード |
| TSC Standalone Creator(タッチパネル・ラベルデザイン）操作例 | ダウンロード |
| TSC 設定ファイル（参考） | ダウンロード |
| 取扱説明書（MXシリーズ） | ダウンロード |
| TSPL/TSPL2 ブログミングマニュアル（TSCプリンタ全機種 共通） | ダウンロード |
| TSC Console（設定ツール）操作説明書 | ダウンロード |
| TSC Standalone Creator(タッチパネル・ラベルデザイン）操作説明書 | ダウンロード |
ドライバ・ユーティリティ
| ファイル名 | ダウンロード |
|---|---|
| プリンタドライバ：Windows（TSCプリンタ全機種 共通） | ダウンロード |
| プリンタドライバ：Mac（TSCプリンタ全機種 共通） | ダウンロード |
| プリンタドライバ：Linux (32bit)（TSCプリンタ全機種 共通） | ダウンロード |
| プリンタドライバ：Linux (64bit)（TSCプリンタ全機種 共通） | ダウンロード |
| TSCウルトラライト版 BarTender（Windows 7/8/8.1/10 Windows Server 2012、2012 R2、2016） | ダウンロード |
| TSCウルトラライト版 BarTender（Windows 10/11 Windows Server 2016、2019、2022） | ダウンロード |
| TSC Console（設定ツール） | ダウンロード |
| TSC Standalone Creator(タッチパネル・ラベルデザイン） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
