ZEBRA

FS42マシンビジョン対応 固定型スキャナ

高解像度のイメージセンサと高い処理性能を備え、スキャンに加えて検査・分析まで幅広く対応可能です。ディープラーニングOCRやマシンビジョン機能の拡張にも対応し、製造・物流現場での精密作業や自動化を効率的にサポートします。

  • 1次元バーコード
  • 2次元コード
  • 固定・組込式
  • OCR
  • DPM
  • USB HID
  • CMOS
  • カメラ
  • Ethernet/IP
  • IP65
  • IP67
  • 2年保証
FS42 マシンビジョン対応 固定型スキャナ

FS42の特徴

高度な検査に応えるハイエンド性能。
マシンビジョンにも対応した多機能スキャナ。

製造や物流の現場では、精密なデータ取得と品質検査の自動化がますます重要になっています。Zebra FS42は、高性能プロセッサと高解像度イメージセンサを搭載し、複雑なスキャン業務にも柔軟に対応。さらにディープラーニングOCRやマシンビジョン機能を追加できる拡張性を備え、スキャンを超えた多用途モデルです。

PRZMやImagePerfect+などの独自技術により、難読コードや高速ラインでも安定した読取りを実現。Aurora Focusソフトウェアと連携すれば、設定や稼働状況の把握も直感的に操作できます。1台でスキャン・検査・分析を行える、現場自動化の中核となるソリューションです。

FS42はスキャンから検査までを一台でこなすハイエンドスキャナとして、製造や物流の現場における高精度・高速化・自動化を強力に支援します。

AI技術で高度化したプレミアム固定型スキャナ

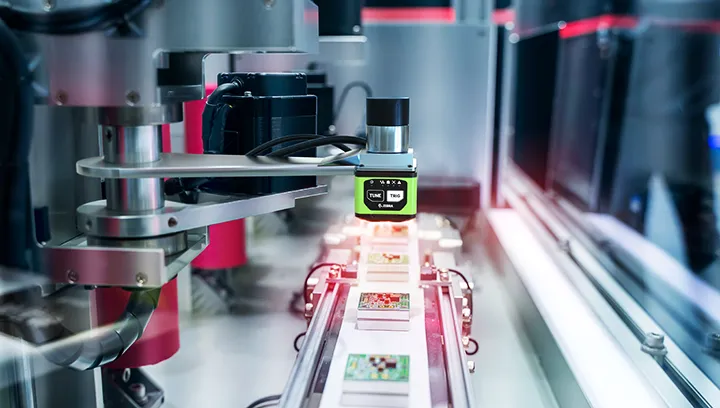

強力なスキャン性能

強力なスキャン性能

高速コンベアやスキャントンネルなど、高スループットな環境に最適化されたモデルです。PRZM Intelligent Imaging により、1D・2D・DPMコードを確実にキャプチャ。2MP／5MPセンサー構成から、解像度と速度を用途に合わせて選択できます。

  • PRZMインテリジェントイメージング：安定した読取り性能
  • 2MP／5MPモデル：用途に応じた最適構成
  • 高速デコード：ラインスキャンやトンネル用途に最適

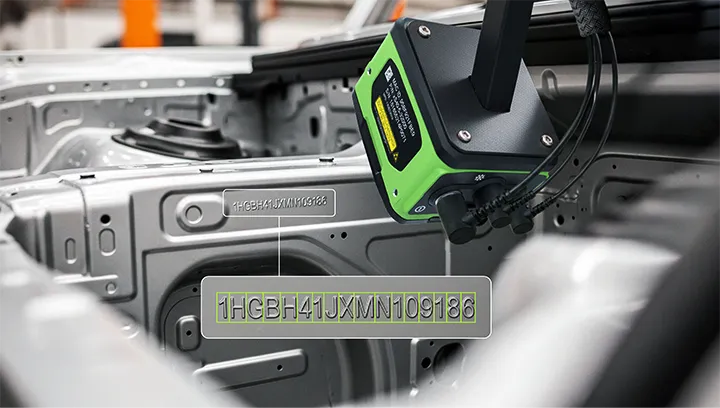

AI・ディープラーニング対応

AI・ディープラーニング対応

内蔵ニューラルプロセッシングユニット（NPU）により、ディープラーニングベースのOCR（DL-OCR）など高度なAI処理を実現。文字認識や異常検出など、マシンビジョン分野での応用にも対応します。

  • DL-OCR対応：学習不要で文字認識を自動化
  • NPU搭載：AI推論を高速処理
  • 異常検出：ゴールデン画像比較でQAを自動化

堅牢な耐環境性能

堅牢な耐環境性能

IP65／IP67に対応したアルミ筐体を採用し、化学薬品や油にも強い設計。振動や衝撃、温度変化にも耐え、工場や屋外などの過酷な環境下でも安定動作します。360°LEDと音量調整可能なビープにより、稼働状態を即座に確認できます。

  • IP65／IP67対応：防塵・防滴・一時的浸水にも対応
  • 堅牢筐体：耐薬品・耐油・耐振動設計
  • 360°LED＋ビープ：動作状態を視覚・聴覚で確認

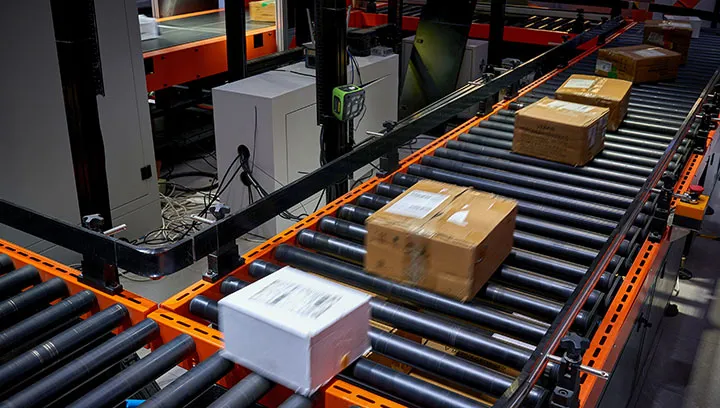

高性能プロセッサ & 高速データ処理

高性能プロセッサ & 高速データ処理

FS42はクアッドコアCPUとニューラルプロセッサ（NPU）を搭載し、 8GBメモリと組み合わせて大量データやAI処理を高速に実行します。生産ラインやスキャントンネルでも高い応答性とスループットを維持します。

  • クアッドコアCPU＋NPU：並列処理とAI推論を強化
  • 8GBメモリ：大容量データも安定処理
  • 高スループット設計：高速ライン・DL-OCRに最適

精確なデータ取得とスマートな運用最適化

Zebra Aurora(TM) 一元管理

Zebra Aurora(TM) 一元管理

Zebra Aurora(TM)は、固定型スキャナとスマートカメラを統合管理できるソフトウェア。直感的な操作画面でセットアップから運用までを簡素化し、ガイド付きチュートリアルで初心者でも短時間で設定可能です。HMIダッシュボードはWebブラウザ経由でアクセスでき、PCの追加なしで情報表示が行えます。

  • 直感的UI：操作学習と導入工数を削減
  • Learn-As-You-Go：チュートリアル・手順動画付き
  • HMIダッシュボード：ブラウザからアクセス可能

画像品質最適化 & 診断機能

画像品質最適化 & 診断機能

ImagePerfect+とGolden Image Captureにより、露光・焦点・照明を自動で最適化。基準画像をもとに高い再現性で調整でき、Advanced Filterがノイズを抑えて安定した読取り品質を確保します。

  • 自動最適化：環境変化下でも高品質キャプチャ
  • 比較診断：基準画像で状態を迅速特定
  • 画質向上：フィルタ処理でノイズを低減

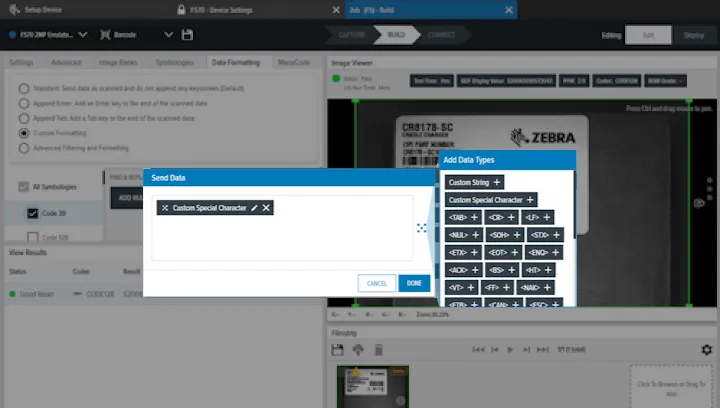

データ整形 & 出力コントロール

データ整形 & 出力コントロール

Aurora Focus(TM) のFormatting機能で出力フォーマットをルール化。プレフィックス／サフィックスや区切り順を統一し、後段システムとの連携を確実にします。

  • ルール設定：出力形式・項目順を統一
  • システム連携：既存の上流／下流システムとスムーズ連動
  • 運用安定：入力の揺れを抑えエラーを軽減

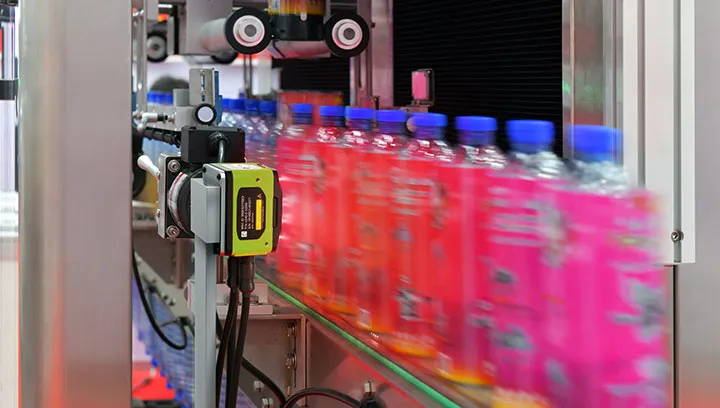

高速ライン運用を支援

ImagePerfect（最大3画像）

一体型照明と適切な露光設定により、高速ラインでもブレを抑えて安定した撮像を実現。再読取りや再調整の手間を減らし、稼働効率の向上に貢献します。

  • ブレ低減：短露光で再読取りを削減
  • 安定撮像：対象や環境光に合わせ自動調整
  • 稼働率維持：小停止や手戻りを抑制

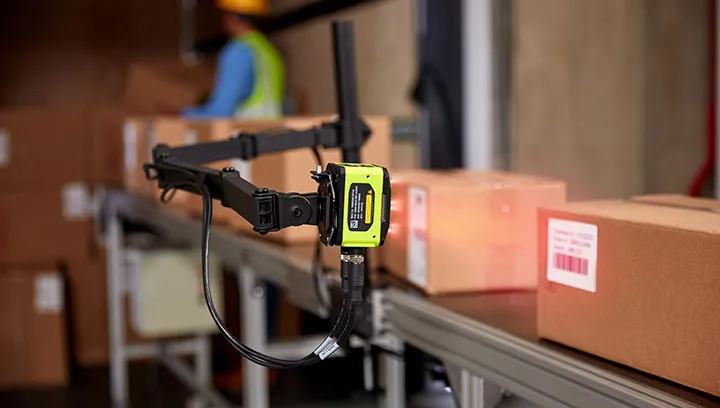

ネットワーク & 電源オプション

ネットワーク & 電源オプション

Power-over-Ethernet（PoE）に対応し、24V DCやUSB-C給電も選択可能。デジタルI/Oポートで外部機器との連携やトリガー制御も柔軟に行えます。

  • PoE／24V／USB-C：導入環境に合わせて選択
  • デジタルI/O：照明やトリガーと連携可能
  • 配線簡素化：設置コストを削減

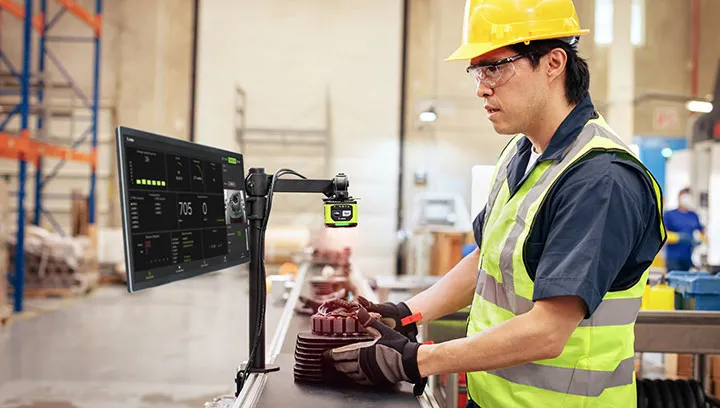

長期運用と将来拡張性

長期運用と将来拡張性

ソフトウェアライセンスで機能を段階的に追加可能。バーコード種別の拡張や処理速度向上、マシンビジョンツールの追加も柔軟に行えます。ハード交換を伴わず、要件変更にもスムーズに対応し、長期的な投資保護を実現します。

  • 段階導入：必要機能から順次拡張
  • ハード交換不要：ライセンス追加で性能アップ
  • 投資保護：長期運用・コスト最適化

FS42の仕様

サポートするシンボル体系

二次元コード（QR／DPM）

Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR

一次元コード（バーコード）

Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN

OCR

OCR-A、OCR-B、MICR、US Currency、Trainable OCR（一部モデル可、又はアドオンOCRライセンスにて可能）

デコード範囲（標準動作範囲）

FS42-SR - 30°FOV レンズ

シンボル／解像度近距離遠距離
Code 128：5mil3インチ／8cm33インチ／83cm
Code 128：10mil3インチ／8cm65インチ／166cm
Code 128：15mil3インチ／8cm98インチ／249cm
Code 128：20mil3インチ／8cm131インチ／332cm
DataMatrix：5mil3インチ／8cm17インチ／44cm
DataMatrix：10mil3インチ／8cm35インチ／89cm
DataMatrix：15mil3インチ／8cm52インチ／133cm
DataMatrix：30mil3インチ／8cm105インチ／267cm

FS42-WA - 46°FOV レンズ

シンボル／解像度近距離遠距離
Code 128：5mil3インチ／8cm20インチ／52cm
Code 128：10mil3インチ／8cm41インチ／104cm
Code 128：15mil3インチ／8cm62インチ／157cm
Code 128：20mil3インチ／8cm82インチ／209cm
DataMatrix：5mil3インチ／8cm11インチ／28cm
DataMatrix：10mil3インチ／8cm22インチ／56cm
DataMatrix：15mil3インチ／8cm33インチ／84cm
DataMatrix：30mil3インチ／8cm66インチ／168cm

※印刷解像度、コントラスト、光源、周辺光に依存します。

仕様表

デバイス特性

項目仕様
寸法2.1インチ（高さ）× 2.5インチ（幅）× 3.6インチ（奥行き）
54.0mm × 64.0mm × 91.4mm
重量14.1オンス／400g
電源外部電源：10～30VDC（最大1.5A @ 24VDC）／PoE+（Class 4、最大25.5W）／PoE（Class 3、最大13W）／USB-C（5VDC、3A、最大15W）
構成可能IO光絶縁GPIO：4点（GPIO0～GPIO3）、非絶縁GPIO：5点（GPIO4～GPIO8） ※一部は外部照明使用時不可
色と素材インダストリアルグリーン、アルミニウム筐体
インターフェースポートM12 X-Coded イーサネット ×1、M12 12ピン Power/GPIO/RS-232 ×1、M12 5ピン 外部照明制御 ×1、USB 3.0 SuperSpeed Type-C（DisplayPort Altモード対応）
通信プロトコルEthernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232
ユーザーインジケータ360°デコードLED、電源LED、ジョブステータスLED、焦点ステータスLED、警告LED、イーサネットステータスLED、ビーパー（音量調節可能）

性能特性

項目仕様
イメージセンサー2.3MP（1920×1200） 1/2.6インチ CMOS、グローバルシャッター、3.0μm正方画素
取得速度最大60フレーム／秒
照準赤色Class IIレーザー（8点サンバーストパターン）
照明現場で交換可能なLED照明（赤、白、青、IRのいずれか、または複合構成）
イメージャ視野角SRレンズ：30° H × 19° V、WAレンズ：46° H × 29° V（いずれも液体レンズ）

動作環境

項目仕様
動作温度0～45°C（外部電源時）／0～40°C（PoE使用時、負荷サイクルに依存）
保管温度-40°C～70°C
環境シーリング加工IP65およびIP67
湿度相対湿度5％～90％（結露なきこと）
耐衝撃性EN 60068-2-27、30g、11ms、軸ごとに3回
耐振性EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500Hz、各軸2時間

準拠規格

項目仕様
環境規格EN 50581:2012、EN IEC 63000:2018
電気安全規格IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017
LED安全規格IEC 62471:2006（Ed.1）、EN 62471:2008
レーザー安全規格21CFR1040.10、21CFR1040.11、IEC/EN 60825-1:2014（Ed.3）
EMI/EMSEN 55032:2015/A11:2020（Class B）、EN 55035:2017、EN 61000-3-2:2014（Class A）、EN 61000-3-3:2013、47 CFR Part 15 Subpart B（Class B）、ICES-003 Issue 7（Class B）
EU適合宣言2014/30/EU、2014/35/EU、2011/65/EU

ソフトウェア

項目仕様
管理Zebra Aurora Focus(TM)
デコーダパッケージ1D/2D Standard（5FPS）、1D/2D Fast（60FPS）、1D/2D DPM Full（60FPS）、Connectivity Gatewayライセンス
※SKUにより異なり、アップグレードライセンスで変更可能
マシンビジョンツールSensor、Standard、Advanced（アップグレードライセンスで利用可能）

保証

項目仕様
保証Zebraのハードウェア保証条項に基づき、出荷日より2年間の保証

ダウンロード

ドキュメント

ファイル名 ダウンロード
製品スペックシート（fs42-spec-sheet.pdf【420 KB】） file_downloadダウンロード
Aurora Focus(TM) ユーザーガイド（aurora-focus-ug-ja.pdf【13.5 MB】） file_downloadダウンロード
Product Reference Guide（fs42-prg-en.pdf【2.53 MB】） file_downloadダウンロード

※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
