ZEBRA

FS20ネットワーク対応 固定型スキャナ

1D/2Dコード・DPM・OCRの読み取りに対応し、各工程のトレーサビリティや品質管理を強力に支援。Zebra Aurora(TM)との連携により、複雑な設定も直感的に操作でき、ソフトウェアライセンスで機能を追加しながら、成長する現場ニーズに柔軟に対応できます。

  • 1次元バーコード
  • 2次元コード
  • 固定・組込式
  • OCR
  • DPM
  • Ethernet/IP
  • カメラ
  • 高堅牢
  • IP65
  • IP67
  • 2年保証
FS20 ネットワーク対応 固定型スキャナ

FS20の特徴

ネットワーク対応で現場と連携。
柔軟な拡張性で自動化ニーズに応える固定型スキャナ。

グローバル化が進むサプライチェーンやロジスティクスの現場では、正確で安定したスキャンとスムーズなデータ連携が求められています。FS20はイーサネット、PoE、デジタルI/Oポートを備え、PLCや外部機器と効率よく連携できる固定型スキャナです。

1D/2DコードやDPM、OCRなど多様なコード読取りに対応。Zebra Aurora(TM)との統合により、設定・運用が容易で、ソフトウェアライセンスで機能を柔軟に拡張できます。変化する生産ラインにも無理なく対応可能です。

FS20は高い接続性・読取り精度・拡張性を兼ね備え、製造や物流の自動化・効率化をしっかりサポートします。

スムーズ導入 & ネットワーク連携

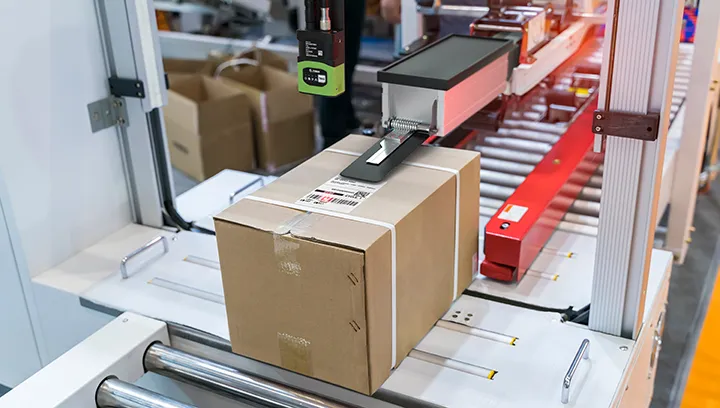

Auto-Tuneによる簡単セットアップ

Auto-Tuneによる簡単セットアップ

ボタン操作だけで撮像条件を自動調整するAuto-Tune機能を搭載。最適な露光や焦点を自動で設定し、設置後すぐに安定したスキャンが可能です。初期調整やオペレーター教育の手間を大幅に削減します。

  • 自動チューニング：最適露光・焦点を自動設定
  • 高速立ち上げ：導入時間を短縮
  • 安定稼働：環境変化に強い設定を維持

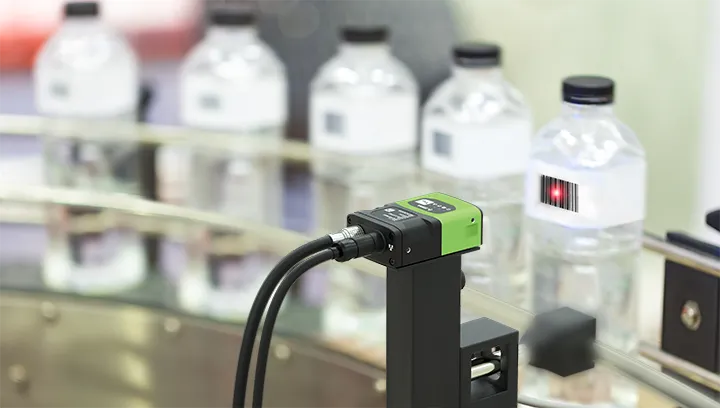

Power-over-Ethernet対応

Power-over-Ethernet対応

PoE（Power-over-Ethernet）対応により、LANケーブル1本で電源と通信を同時に供給可能。電源設置の手間や配線コストを削減し、24V DC電源にも対応しているため、既存システムにも柔軟に導入できます。

  • PoE対応：電源と通信を一体化
  • 設置容易：配線・工事コストを軽減
  • 二電源対応：PoE／DCどちらでも稼働

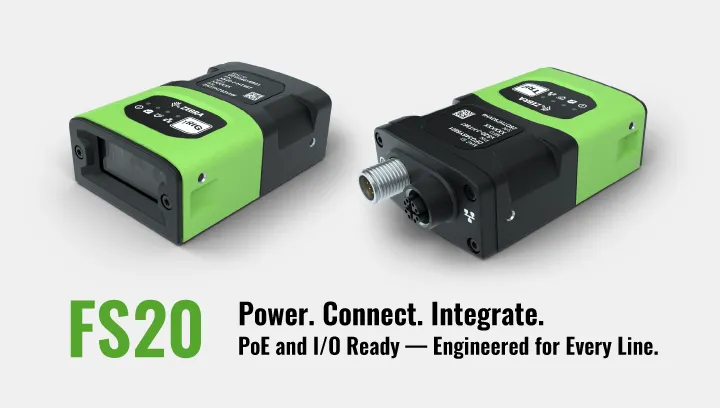

柔軟なI/Oポート制御

柔軟なI/Oポート制御

4系統のデジタルI/Oポートを個別に制御可能。外部照明やトリガー機器との連携により、自動化やエラー防止、周辺機器制御を効率化します。

  • 4系統I/O：個別制御で拡張性を確保
  • トリガー連携：外部センサーと同期動作
  • エラー検知：異常発生を即座に検出

産業現場対応の堅牢設計

産業現場対応の堅牢設計

化学薬品や油に強いアルミ筐体を採用し、IP65／IP67に準拠。振動や衝撃にも耐える設計で、工場・倉庫・物流現場などの厳しい環境でも安定稼働します。ステータスLEDとビープ音で作業者がスキャン状態を即確認できます。

  • IP65／IP67対応：防塵・防滴・一時的浸水にも耐える
  • 堅牢アルミ筐体：耐振動・耐薬品・耐油構造
  • LED＋音通知：状態を視覚・聴覚で把握

正確なデータ収集 & 業務効率改善

Zebra Aurora(TM) 一元管理

Zebra Aurora(TM) 一元管理

Zebra Aurora(TM)は、固定型スキャナとスマートカメラを統合管理できるソフトウェア。直感的な操作画面でセットアップから運用までを簡素化し、ガイド付きチュートリアルで初心者でも短時間で設定可能です。HMIダッシュボードはWebブラウザ経由でアクセスでき、PCの追加なしで情報表示が行えます。

  • 直感的UI：操作学習と導入工数を削減
  • Learn-As-You-Go：チュートリアル・手順動画付き
  • HMIダッシュボード：ブラウザからアクセス可能

トラブル診断 & 作業効率化

トラブル診断 & 作業効率化

Golden Image Compare機能で基準画像と現状を比較し、汚れ・照明不良・位置ズレなどの原因を迅速に特定。復旧時間を短縮し、ダウンタイムを最小限に抑えます。

  • 比較診断：トラブル原因を迅速特定
  • 復旧短縮：停止時間を削減
  • 安定運用：読取り品質を維持

オペレータフィードバック & ステータス表示

オペレータフィードバック & ステータス表示

Power／Decode／Online/Run／Ethernetの各ステータスLEDで動作状態を一目で確認可能。音量調整できるビープ音で読取り結果も即把握でき、作業効率を高めます。

  • 状態可視化：動作・成功／失敗を即確認
  • ビープ通知：音で結果をフィードバック
  • 作業効率：確認時間を短縮

ImagePerfect（最大3画像）

ImagePerfect（最大3画像）

ImagePerfectが焦点・露出・ゲイン・照明を最適制御し、環境変化にも強い高品質な画像を取得。安定した読取り性能と処理効率を実現します。

  • 画像最適化：変動条件下でも安定キャプチャ
  • 処理効率化：リトライ回数を抑制

PRZMインテリジェントイメージング

PRZMインテリジェントイメージング

PRZM Intelligent Imaging技術により、印字品質やサイズが異なるバーコードも正確に読取り可能。複数バーコードの同時スキャンにも対応し、生産性向上に貢献します。

  • 高精度読取り：多様な条件でも安定動作
  • 同時読取り：複数バーコードを一度に処理
  • 広範囲対応：1台で多様な作業をカバー

長期運用と将来拡張性

長期運用と将来拡張性

ソフトウェアライセンスにより機能を段階的に追加可能。1D／2D／DPM・OCR対応やマシンビジョン機能拡張にも対応し、ハード交換なしで性能をアップデート。長期運用と将来拡張を両立します。

  • 段階導入：必要機能から順次拡張
  • ハード交換不要：ライセンス更新で機能強化
  • 投資保護：長期運用と柔軟な拡張を実現

FS20の仕様

サポートするシンボル体系

二次元コード（QR／DPM）

Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR

一次元コード（バーコード）

Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN

OCR

OCR-A、OCR-B、MICR、US Currency、Trainable OCR（一部モデル可、又はアドオンOCRライセンスにて可能）

デコード範囲（標準動作範囲）

FS20-SR - 35° FOVレンズ

シンボル体系／解像度 近距離 遠距離
Code 128：5mil 2インチ／5.08cm 10インチ／25.4cm
Code 128：10mil 2インチ／5.08cm 15インチ／38.1cm
Code 128：15mil 2インチ／5.08cm 20インチ／50.8cm
Code 128：20mil 2インチ／5.08cm 24インチ／61.0cm
DataMatrix：5mil 2.5インチ／6.35cm 7.7インチ／19.56cm
DataMatrix：10mil 2インチ／5.08cm 15インチ／38.1cm
DataMatrix：15mil 2インチ／5.08cm 20インチ／50.8cm

※印刷解像度、コントラスト、光源、周辺光に依存します。

仕様表

デバイス特性

項目 仕様
寸法 1.1インチ × 3.7インチ × 2.1インチ
28.3mm × 94.2mm × 54.6mm
重量 7.76オンス／195g
電源 外部電源：10～30VDC（最大313mA @ 24VDC）、PoE（Class 2）
構成可能IO 光絶縁入力：2点（IN1、IN2）、光絶縁出力：2点（OUT1、OUT2）
色と素材 インダストリアルグリーン、アルミニウム筐体
インターフェースポート M12 X-Coded イーサネット（1000/100/10Mbps）×1、M12 12ピン Power/GPIO/RS-232 ×1
通信プロトコル Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232
ユーザーインジケータ デコードステータスLED、電源LED、オンライン／稼働LED、イーサネットステータスLED、ビーパー

性能特性

項目 仕様
イメージセンサー 1.0MP（1280×800ピクセル）CMOSセンサー（グローバルシャッター搭載）、ピクセルサイズ：3.0μm
取得速度 最大60フレーム／秒
照準 アンバーLED、円形パターン
照明 660nm赤色LED または 2700K白色LED ×2
イメージャ視野角 6.0mm液体レンズ：35°（水平）× 26°（垂直）（公称）

動作環境

項目 仕様
動作温度 外部電源時：0～45°C、PoE使用時：0～40°C（負荷サイクルに依存）
保管温度 -40°C～70°C
環境シーリング加工 IP65およびIP67
湿度 相対湿度5％～90％（結露なきこと）
耐衝撃性 EN 60068-2-27、30g、11ms、各軸3回の衝撃
耐振性 EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500Hz、各軸2時間

準拠規格

項目 仕様
環境規格 EN 50581:2012、EN IEC 63000:2018
電気安全規格 IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017
LED安全規格 IEC 62471:2006（Ed.1）、EN 62471:2008
EMI/EMS EN 55032:2015/A11:2020（Class B）、EN 55035:2017、EN 61000-3-2:2014（Class A）、EN 61000-3-3:2013、47 CFR Part 15 Subpart B（Class B）、ICES-003 Issue 7（Class B）
EU適合宣言 2014/30/EU、2014/35/EU、2011/65/EU

ソフトウェア

項目 仕様
管理 Zebra Aurora(TM)
デコーダパッケージ 1D/2D Standard（5FPS）、1D/2D Fast（60FPS）、1D/2D DPM Full（60FPS）※SKUにより異なる。アップグレードライセンスで変更可能
マシンビジョンツール Sensor、Standard、Advanced（アップグレードライセンスで利用可能）

保証

項目 仕様
保証 Zebraのハードウェア保証条項に基づき、出荷日より2年間の保証

ダウンロード

ドキュメント

ファイル名 ダウンロード
製品スペックシート（fs20-spec-sheet.pdf【368 KB】） file_downloadダウンロード
Aurora Focus(TM) ユーザーガイド（aurora-focus-ug-ja.pdf【13.5 MB】） file_downloadダウンロード
Product Reference Guide（fs10-xs20-prg-en.pdf【6.17 MB】） file_downloadダウンロード

※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
