FS10産業用固定型スキャナ
小型ボディとUSB接続によるシンプルな導入設計で、工場・倉庫・物流現場など幅広い環境にスムーズに適応。高精度スキャンと耐環境性、さらに拡張性を兼ね備えたZebra FS10は、現場の自動化と効率化を力強くサポートします。
- 1次元バーコード
- 2次元コード
- 固定・組込式
- OCR
- DPM
- USB HID
- CMOS
- カメラ
- 高堅牢
- IP65
- IP67
- 2年保証
FS10の特徴
どんな現場にもフィットし、すぐに稼働。
高精度スキャンと拡張性で進化する現場を支援。
サプライチェーンや物流現場では、スピードと正確さが求められています。Zebra FS10固定型スキャナは、コンパクト設計とUSB接続による簡単セットアップで、工場・倉庫・配送拠点など多様な場所に導入しやすく、作業の自動化と効率向上に寄与します。
1D／2DコードやDPMコード、OCRの読み取りに対応し、高精度スキャンで誤読や作業ミスを低減。Zebra Aurora(TM)ソフトウェアと連携すれば、設定や運用管理をまとめて行えるため、効率的なシステム運用が可能です。
高性能スキャン、堅牢設計、柔軟な拡張性を備えたZebra FS10は、製造・物流・倉庫などあらゆる現場で、正確で安定した運用を支えます。
簡単セットアップ & 柔軟配置
多様なコードを高精度にスキャン
現場の用途に合わせて1D／2D／DPMバーコードに加え、OCR（文字認識）にも対応。必要に応じてライセンスを追加することで、新しいコード規格やスキャン性能の拡張にも柔軟に対応できます。
- 1D／2D／DPM：幅広いコード種類に対応
- OCR：印字文字を正確にデータ化
- ライセンス追加：新規コードや機能拡張を容易に実現

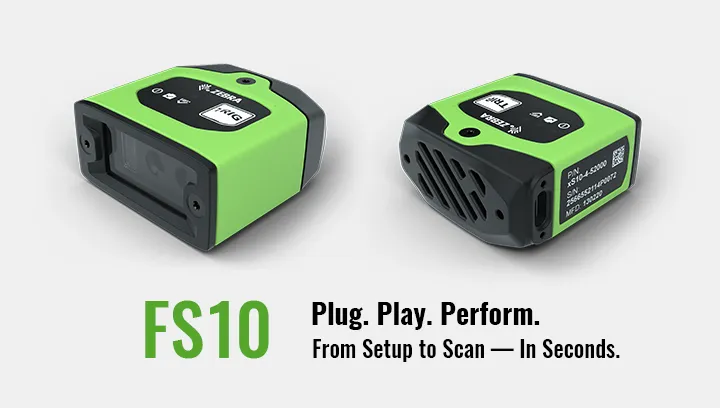

USBプラグアンドプレイ
コンパクトなFS10は、PCやタブレットなどのUSBポートに接続するだけで動作可能。Auto-Tune機能でワンタッチ調整ができ、すぐに安定した読み取りを開始できます。
- スリム設計：設置場所を選ばない省スペース構造
- プラグアンドプレイ：ケーブル接続で即運用
- Auto-Tune：ボタンひとつで最適化セットアップ

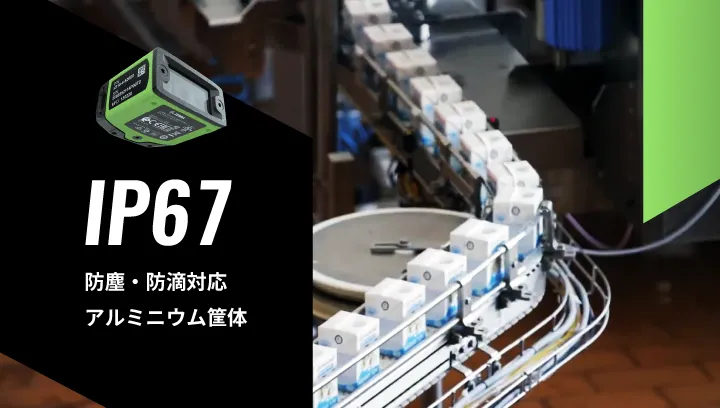

現場仕様の堅牢ボディ
油や薬品に強いアルミ筐体を採用し、IP65／IP67規格に準拠。Power／Decode／Online／RunステータスLEDと可変ビープ音で、動作状況やデコード結果を即座に確認できます。
- IP65／IP67対応：防塵・防滴・短時間の水没にも対応
- ステータスLED：稼働・デコード状況を可視化
- ビープ通知：読み取り完了を音で確認可能
作業フローに最適化
FS10は、作業工程に合わせて柔軟に配置できるコンパクト設計。組み立て、保管、出荷など、各プロセスで確実なトレースを実現します。
- 組み立て工程：部材管理と進捗の可視化
- 保管・入出庫：在庫移動の正確な記録
- フルフィルメント：ピッキング～出荷の照合効率化
安定したデータ取得 & 作業効率向上

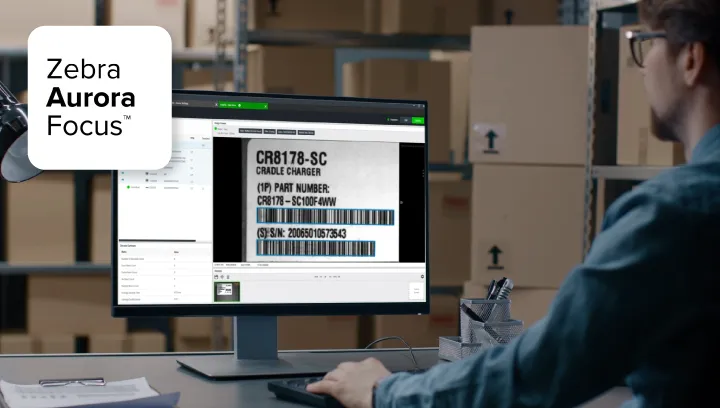

Zebra Aurora(TM) 一元管理
Zebra Aurora(TM)は、固定型スキャナとスマートカメラを統合管理できるソフトウェア。直感的な操作画面でセットアップから運用までを簡素化し、ガイド付きチュートリアルで初心者でも短時間で設定可能です。HMIダッシュボードはWebブラウザ経由でアクセスでき、PCの追加なしで情報表示が行えます。
- 直感的UI：操作学習と導入工数を削減
- Learn-As-You-Go：チュートリアル・手順動画付き
- HMIダッシュボード：ブラウザからアクセス可能

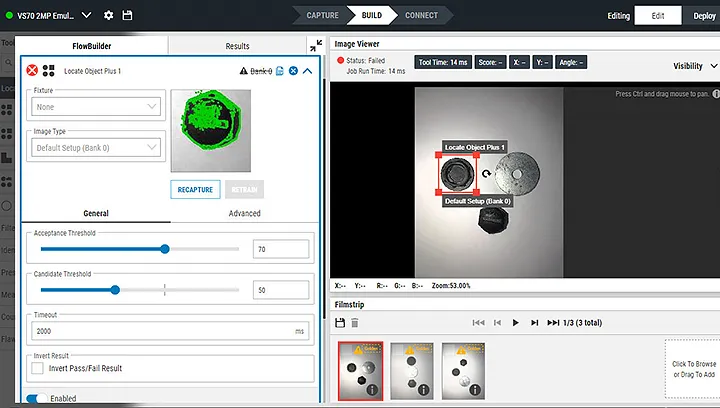

トラブル診断と効率化支援
Aurora Focusの「Golden Image Compare」機能で、基準画像と現行画像を比較し、汚れや照明、位置ズレなどの要因をすぐ特定。ManyCodeモードを有効にすれば、複数バーコードを同時に読み取ることもできます。
- Golden Image Compare：異常箇所の特定を迅速化
- ManyCodeモード：複数バーコードを一括読取り
- ダウンタイム削減：復旧作業のスピード向上

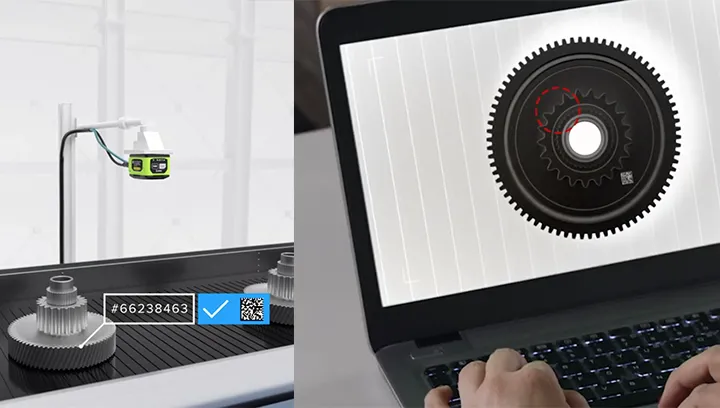

オペレータ支援とステータス表示
内蔵カメラのステータスLED（Power／Decode／Online／Run）で稼働状態を確認可能。音量調整できるビープ音で読取結果を即時フィードバックし、作業効率を高めます。
- ステータスLED：動作・デコード・通信状態を可視化
- ビープ通知：読取成功を音でフィードバック（音量調整可）
- 品質維持：結果確認を即時化し作業効率を向上
ImagePerfect（最大3画像）
ImagePerfect機能により、焦点・露出・照明など個別設定で最大3枚の画像を取得。照度変化や距離差がある環境でも高品質な画像を確保し、読み取り精度を高めます。
- 高精度イメージ：変動環境でも安定品質
- 高速スループット：生産効率向上とコスト削減に寄与

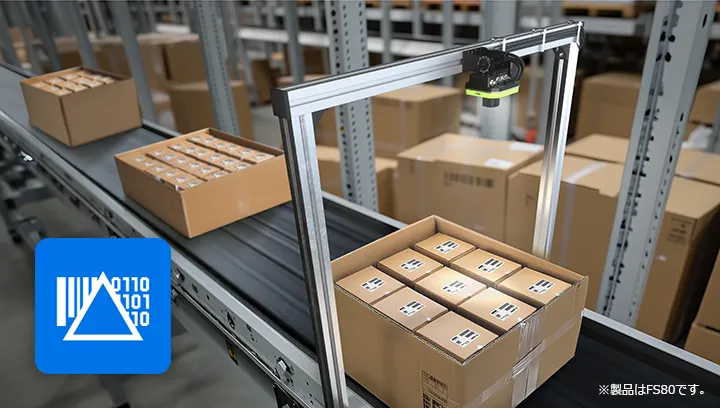

PRZMインテリジェントイメージング
高性能光学とPRZM Intelligent Imaging技術の連携で、あらゆる条件下でも確実にバーコードをキャプチャ。複数コードの同時読み取りや広い視野を確保し、生産性を最大化します。
- 安定読み取り：難条件下でも確実キャプチャ
- 同時スキャン：複数バーコードを一括取得
- 広視野：少ない台数で効率的な情報収集

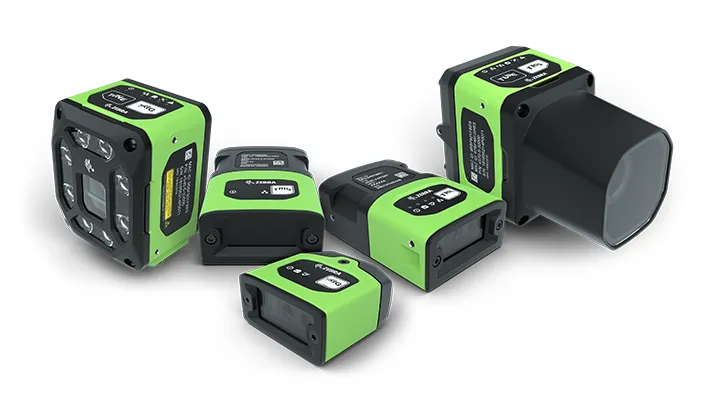

長期運用と拡張性
FS10はソフトウェアライセンス方式を採用し、必要な機能から段階的に導入可能。ハードを買い替えずに新しいバーコード対応や処理速度の向上、マシンビジョンツールの追加が行えます。業務変化に合わせて拡張でき、投資効果を長期的に維持します。
- 段階導入：必要な機能から柔軟に拡張
- ハード交換不要：ライセンス追加で性能強化
- 投資保護：長期運用と将来拡張に対応
FS10の仕様
サポートするシンボル体系
二次元コード（QR／DPM）
Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR
一次元コード（バーコード）
Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN
OCR
OCR-A、OCR-B、MICR、US Currency、Trainable OCR（一部モデル可、またはアドオンOCRライセンスにて可能）
デコード範囲（標準動作範囲）
FS10-SR - 35° FOVレンズ
| シンボル体系／解像度 | 近距離 | 遠距離 |
|---|---|---|
| Code 128：5mil | 2インチ／5.08cm | 10インチ／25.4cm |
| Code 128：10mil | 2インチ／5.08cm | 15インチ／38.1cm |
| Code 128：15mil | 2インチ／5.08cm | 20インチ／50.8cm |
| Code 128：20mil | 2インチ／5.08cm | 24インチ／61.0cm |
| DataMatrix：5mil | 2.5インチ／6.35cm | 7.7インチ／19.56cm |
| DataMatrix：10mil | 2インチ／5.08cm | 15インチ／38.1cm |
| DataMatrix：15mil | 2インチ／5.08cm | 20インチ／50.8cm |
※印刷解像度、コントラスト、光源、周辺光に依存します。
仕様表
デバイス特性
| 項目 | 仕様 |
|---|---|
| 寸法 | 1.0インチ（高さ）× 2.0インチ（奥行き）× 1.7インチ（幅） 25.4mm × 51.0mm × 43.0mm |
| 重量 | 4.23オンス／120.0g |
| 電源 | 5VDC、1A（最大）（5W） |
| 色と素材 | インダストリアルグリーン、アルミニウム筐体 |
| インターフェースポート | USB 2.0 高速 Type-C コネクタ ×1 |
| ユーザーインジケータ | デコード／ジョブステータスLED、電源LED、オンライン／稼働LED、ビーパー（音量調節可能） |
性能特性
| 項目 | 仕様 |
|---|---|
| イメージセンサー | 1.0MP（1280×800ピクセル）CMOSセンサー（グローバルシャッター搭載）、ピクセルサイズ：3.0μm |
| 取得速度 | 最大60フレーム／秒 |
| 照準 | アンバーLED、円形パターン |
| 照明 | 660nm赤色LEDおよび2700K白色LED（各1個） |
| イメージャ視野角 | 6.0mm液体レンズ：35°（水平）× 26°（垂直）（公称） |
動作環境
| 項目 | 仕様 |
|---|---|
| 動作温度 | 32°F～113°F／0°C～45°C |
| 保管温度 | -40°F～158°F／-40°C～70°C |
| 環境シーリング加工 | IP65およびIP67 |
| 湿度 | 相対湿度5％～90％（結露なきこと） |
| 耐衝撃性 | EN 60068-2-27、30g、11ms、各軸3回 |
| 耐振性 | EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500Hz、各軸2時間 |
準拠規格
| 項目 | 仕様 |
|---|---|
| 環境規格 | EN 50581:2012、EN IEC 63000:2018 |
| 電気安全規格 | IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017 |
| LED安全規格 | IEC 62471:2006（Ed.1）、EN 62471:2008 |
| EMI/EMS | EN 55032:2015/A11:2020（Class B）、EN 55035:2017、EN 61000-3-2:2014（Class A）、EN 61000-3-3:2013、47 CFR Part 15 Subpart B（Class B）、ICES-003 Issue 7（Class B） |
| EU適合宣言 | 2014/30/EU、2014/35/EU、2011/65/EU |
ソフトウェア
| 項目 | 仕様 |
|---|---|
| 管理 | Zebra Aurora™によりセットアップ・導入・運用が容易に可能 |
| デコーダパッケージ | 1D/2D Standard（5FPS）、1D/2D Fast（60FPS）、1D/2D DPM Full（60FPS） ※SKUにより異なります。アップグレードライセンスで拡張可能 |
保証
| 項目 | 仕様 |
|---|---|
| 保証 | Zebraのハードウェア保証条項により、出荷日より2年間 |
ダウンロード
ドキュメント
| ファイル名 | ダウンロード |
|---|---|
| 製品スペックシート（fs10-spec-sheet.pdf【367 KB】） | ダウンロード |
| Aurora Focus(TM) ユーザーガイド（aurora-focus-ug-ja.pdf【13.5 MB】） | ダウンロード |
| Product Reference Guide（fs10-xs20-prg-en.pdf【6.17 MB】） | ダウンロード |
※当サイトからダウンロードできるデータは、弊社から出荷された製品にご利用いただけます。
※環境保全の一環として、製品に同梱する紙類やメディアは必要最小限にとどめております。
※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
バリエーション一覧
- 表示方法：
- 詳細一覧
- 一括購入
-
WAP-FS10-SR10F1-1C00W販売価格：385,000円(税込)税抜 350,000円在庫：△
-
WAP-FS10-SR10F1-1C02W販売価格：409,200円(税込)税抜 372,000円在庫：△
-
WAP-FS10-SR10G1-1C00W販売価格：697,400円(税込)税抜 634,000円在庫：△
-
WAP-BRKT-LMNT-U000販売価格：8,800円(税込)税抜 8,000円在庫：△ -
WAP-CBL-USB00400-USA00販売価格：25,300円(税込)税抜 23,000円在庫：△
-
WAP-CBL-USB00400-USC00販売価格：25,300円(税込)税抜 23,000円在庫：△
-
WAP-LIC-OCR003-0100販売価格：390,500円(税込)税抜 355,000円在庫：△
-
WAP-Z1AE-FS10XX-3C03販売価格：24,200円(税込)税抜 22,000円在庫：△
-
WAP-Z1AE-FS10XX-5C03販売価格：39,600円(税込)税抜 36,000円在庫：△
